回转式风机原理图

时间:2020-02-22 08:39:28 来源:回转式鼓风机 点击:209次

  想必用过回转式风机的用户对它都不陌生,它的低噪音的优点深受大家的喜爱,从而让它在污水处理市场上面占有一定的份额,今天小编结合回转式风机的原理结构图,来给大家介绍一下它是怎么工作的。

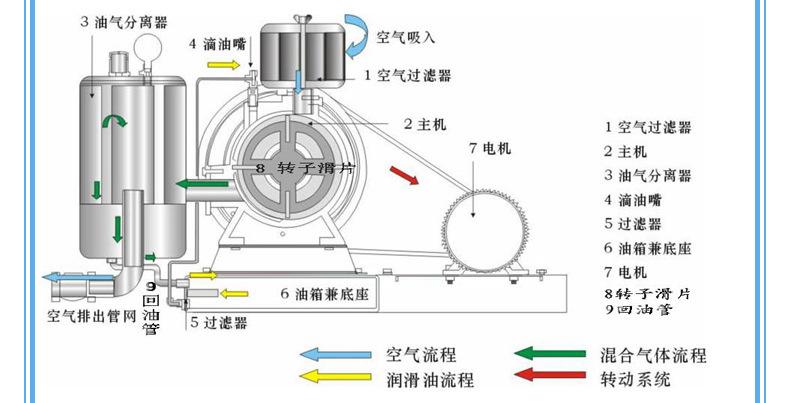

  一、 外形原理图



回转式风机原理图


  二、每个部件的介绍

  a、主机2

  回转式风机主体是制造乐縮空气的心莊部件,本机采用了日本东滨设计开发的汽缸偏心方式,加工精度高,运转噪音小。

  b、油气分离器3

  空气室定量且不间断的贮存主机送来的乐缩空气,大大减少排出空气的脉动,同时起油气分离的作用,空气室上装有安全阀和压力表。

  c、空气过滤器1

  空气滤清器起着将清洁空气进人风机的重要仵用。一旦灰尘、脏物进去主机,就会磨损风机,搞脏机油,缩短风机的寿命。

  D、滴油嘴4

  滴油嘴是一种将润滑油适量滴人主机内的部件。本机采用日本东滨公司独创的点滴构造,精工制作,不会产生机油堵塞,也不会将机油滴入太多。

  E、底座6

  风机的底座兼做润滑油的贮油箱,利用风机吸气口和排气口的乐力差,自动地.不间断地往风机主体内乐人机油。滴人主体内的机油在空气室内与空气分离,返回到底座油箱内。

  F、电机7

  电机不耐湿,请保持电机干燥0注意电机转向应与风机转向标志一致,严禁倒转。

  总结:回转式风机偏心装在汽缸体内的转子旋转时,使转子槽内的4根叶片产生往复运动。将空气吸进、乐缩、排出,构成风机。叶片和转子汽缸体相互摩擦,产生摩擦热。所以风机运转时,滴油嘴往汽缸体内滴人必要的润滑油,使摩擦表面润滑,以减少摩擦热和摩擦噪音;并使部件之间形成一层油膜,保持风机的密封性。润滑系统是利用风机工作室产生的压力差而形成的自动供给机油的循坏装置。因此回转式风机不能空负载运转!
